橡膠管系列
鋼絲纏繞軟管
特性：

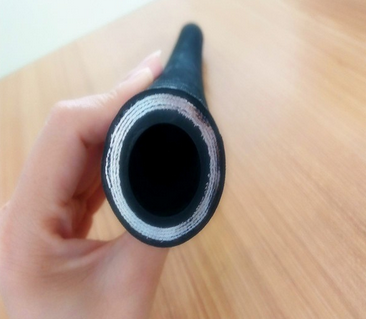

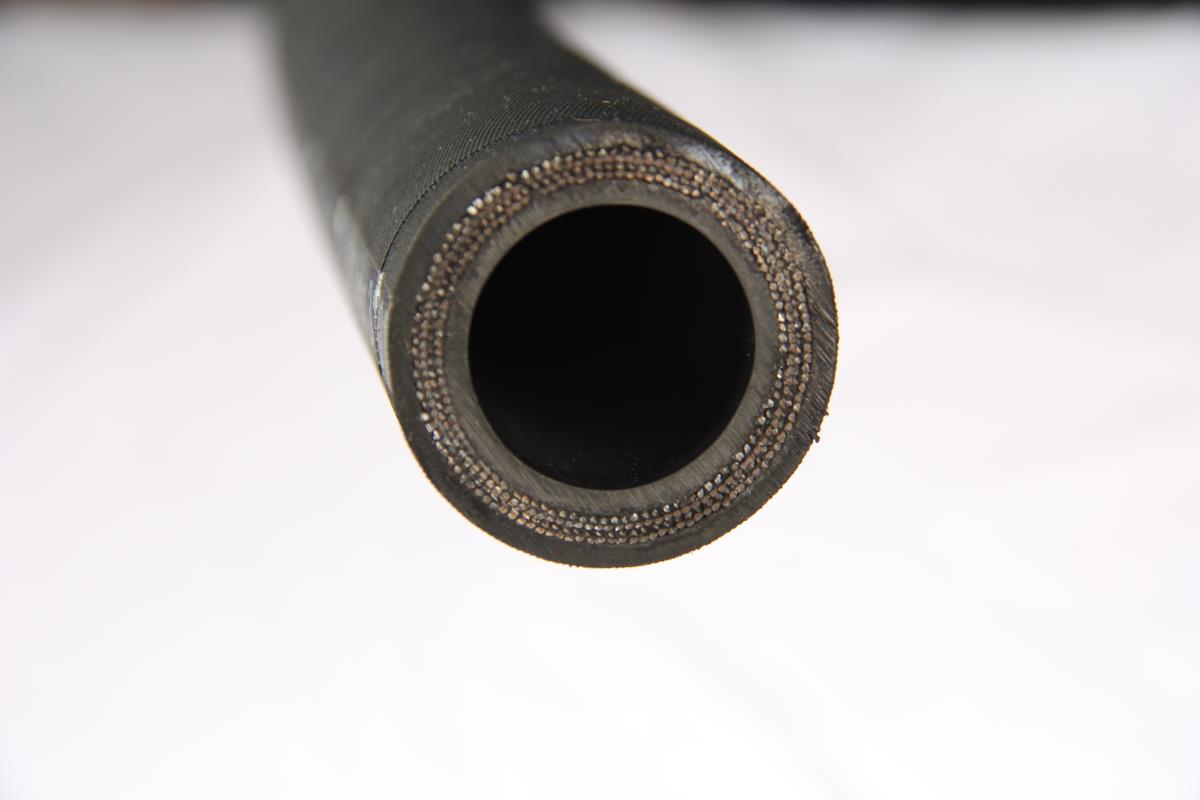

內襯層：耐油合成橡膠增強層：4層高抗拉鋼絲編織
外覆層：耐高溫、耐磨、耐油、
耐天候合成橡膠
應用標準：EN856 4SP
使用溫度：-40/SPAN>
建議使用流體介質：礦物油、柴油水、乳化液
- 產品詳情
技術參數指標
|
軟管尺寸 HOSE SIZE |
○ |
◎ |
○ |
額定工作壓力 W.P |
最小爆破壓力 B.P |
最小彎曲半徑MIN.BEND RADIUS （mm） |
參考重量 Kg/m |
內外徑 公差 mm |
|||||
|
DN |
dash |
inch |
I.D |
R.O.D |
O.D |
||||||||
|
Bar |
Psi |
Bar |
Psi |
||||||||||
|
6 |
-04 |
1/4 |
6.4 |
14.7 |
17.8 |
500 |
7250 |
2400 |
34800 |
150 |
0.62 |
|
|
|
10 |
-06 |
3/8 |
9.5 |
17.6 |
21.3 |
460 |
6670 |
2100 |
30450 |
180 |
0.78 |
|
|
|
12 |
-08 |
1/2 |
12.7 |
20.3 |
24.4 |
425 |
6160 |
1900 |
27550 |
230 |
0.93 |
|
|
|
16 |
-10 |
5/8 |
15.9 |
23.7 |
28.1 |
400 |
5800 |
1600 |
23200 |
250 |
1.14 |
|
|
|
19 |
-12 |
3/4 |
19.0 |
28.2 |
32.0 |
380 |
5510 |
1600 |
23200 |
300 |
1.52 |
|
|
|
25 |
-16 |
1 |
25.4 |
35.0 |
39.0 |
320 |
4640 |
1400 |
20300 |
340 |
1.97 |
|
|
|
32 |
-20 |
1.1/4 |
31.8 |
46.1 |
49.9 |
210 |
3040 |
1250 |
18120 |
460 |
3.04 |
|
|
|
38 |
-24 |
1.1/2 |
38.1 |
57.0 |
185 |
2680 |
1000 |
14500 |
560 |
3.65 |
|
|
|
|
51 |
-32 |
2 |
50.8 |
65.4 |
70.8 |
175 |
2530 |
1000 |
14500 |
660 |
5.33 |
|
|
